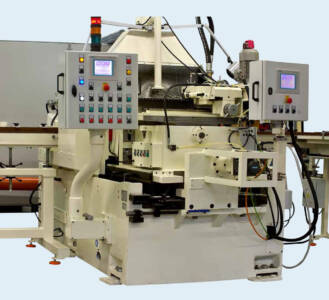

Szlifierka bezkłowa – ESTARTA 327

Zastosowanie

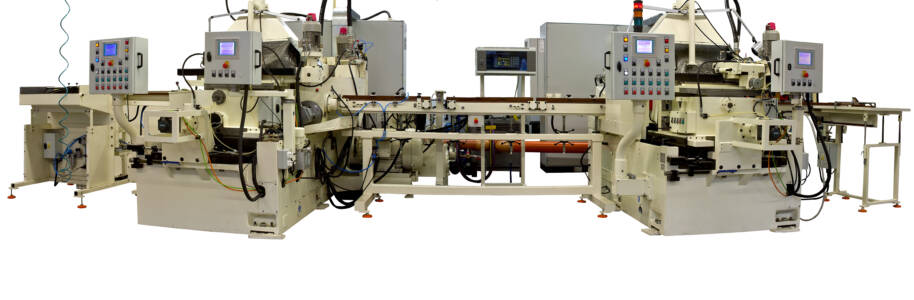

Szlifierka bezkłowa Estarta 327 służy do szlifowania pociętych prętów o średnicach w zakresie 10 – 30 mm oraz długościach 150 - 600 mm, służących do produkcji tłoczysk z przeznaczeniem jako komponent do produkcji amortyzatorów.

W ramach remontu kapitalnego zostały wykonane następujące prace:

  • demontaż, czyszczenie, mycie i malowanie korpusu, zespołów i części maszyn
  • remont kapitalny układów mechanicznych, pneumatycznych, hydraulicznych i chłodzenia z regeneracją lub wymianą zużytych i uszkodzonych części
  • remont wrzeciona głównego i regulacyjnego oraz ich układów smarowania
  • montaż nowej instalacji elektrycznej na maszynie z serwonapędami do regulacji obrotów posuwu wrzeciona regulacyjnego
  • wykonanie zestawu podajników do załadunku i odbioru prętów z maszyny
  • opracowanie instrukcji obsługi maszyny, schematów wszystkich instalacji oraz pełnej dokumentacji CE z deklaracją zgodności WE

Maszyna została wyposażona w układ bezpieczeństwa spełniający wymagania Dyrektywy maszynowej 2006/42/ WE i Niskonapięciowej LVD 2006/95/WE.

Parametry ogólne

Lp. Opis Jm Wartość
1. Wymiary  (długość  x szerokość x wysokość) mm 3680 x 2100 x 2000
2. Ciężar kg 15000
3. Napięcie zasilania V 3 x 400 V+ PE + N
4. Max. prąd obciążenia A 200
5. Ciśnienie powietrza zasilającego bar 6
6. Poziom hałasu dB 84

Parametry techniczne

Lp. Opis Jm Wartość
1. Średnica pręta mm 10-30
2. Długość prętów mm 150-600
3. Prędkość przesuwu pręta m/min 1,5-3
4. Moc silnika głównego wrzeciona kW 55
5. Moc silnika hydraulicznej pompy kW 0,37
6. Moc silnika pompy chłodzącej kW 0,37
