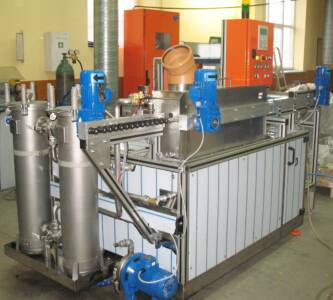

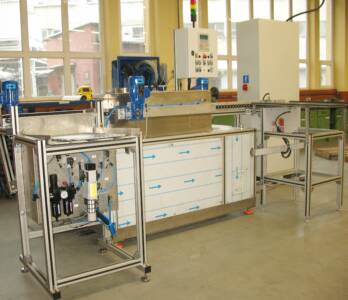

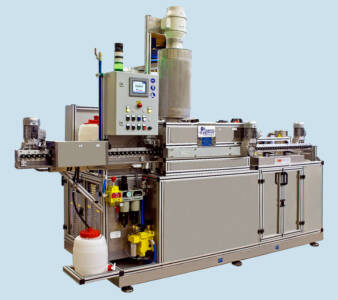

Myjka Potokowa – przeznaczona do mycia i suszenia tłoczysk amortyzatorów samochodowych

Zastosowanie

Myjka składa się z podajnika rolkowego, na którym w zależności od opcji montowane są dysza wstępnie usuwająca olej z operacji dogładzania oraz cewka demagnesująca. Podajnik wprowadza tłoczyska do komory myjącej wyposażonej w 3 zestawy dysz myjących oraz 2 zestawy dysz suszących. Przestrzenie myjąca i susząca są oddzielone ścianką. W komorze myjącej tłoczyska myte są wodą pod ciśnieniem ok. 2-3 bar oraz osuszane sprężonym powietrzem o ciśnieniu 4-6 bar. W komorze tłoczyska przemieszczają się na podajniku rolkowym, który wyprowadza je na zewnątrz na podajnik rolkowy, odbierający, który transportuje je na stół odkładczy (opcja) lub do następnej maszyny np. Eddycurrent. Woda z olejem po umyciu tłoczysk spływa do I sekcji zbiornika wody myjącej , skąd przechodzi do II sekcji i „uspokaja” się co powoduje, że olej wypływa na powierzchnię wody. W II sekcji zbiornika (cały zbiornik mieści ok. 600 l wody) znajduje się pływak dostosowujący się do wysokości wody w zbiorniku, poprzez który woda jest zasysana pompą pneumatyczną do separatora oleju, który oddziela wodę od oleju. Oczyszczona woda powraca do III sekcji zbiornika, skąd jest ponownie podawana na dysze myjące, natomiast oddzielony olej jest kierowany do oddzielnego, plastikowego pojemnika. Myjka jest dodatkowo wyposażona w 2 kolumny filtracyjne z workami filtracyjnymi (Pracuje jedna kolumna. Druga jest czyszczona i przygotowywana do pracy. Można przełączyć kolumny do czyszczenia bez przerywania cyklu pracy myjki). Kolumny filtracyjne mogą być opcjonalnie wyposażone w filtry magnetyczne, wyłapujące metaliczne drobiny z wody myjącej. Dodatkowo myjka posiada układ automatycznego wylewania i nalewania wody, układ dolewania wody po wyparowaniu, układ wentylacji komory myjącej (odparowania) oraz układ automatycznego dodawania detergentu do wody w przypadku jej wymiany lub dolewania. Woda jest podgrzewana 2 grzałkami o mocy 7 lub 9 KW (opcje) z elektronicznym układem utrzymywania temperatury w zakresie od 30 – 70o C ) normalna temp. Pracy to 60 – 65o C.

Parametry ogólne

Lp. Opis Jm Wartość
1. Wymiary  (długość  x szerokość x wysokość) mm 2570 x 1250 x 1970
2. Ciężar kg 800
3. Napięcie zasilania V 3 x 400 + PE + N
4. Max. prąd obciążenia A 40
5. Ciśnienie powietrza zasilającego bar 6
6. Poziom hałasu dB 80

Parametry techniczne

Lp. Opis Jm Wartość
1. Średnica pręta mm 11 - 25
2. Długość pręta mm 150-550
3. Moc grzałek kW 2 x 7,5
4. Pojemność zbiornika dm3 600
5. Środek czyszczący  - woda z detergentem
6. Temperatura mycia °C 60
7. Moc silnkia obiegu wody kW 1,5
8. Moc silnika pompy opróżniającej kW 2,1
