Elektryczna giętarka typu Arena

Elektryczna giętarka typu Arena

Przeznaczenie i opis konstrukcji

Elektryczna giętarka typu Arena służy do gięcia rur o średnicach do 70 mm i do 1600 mm długości. Jest powszechnie stosowana w przemyśle motoryzacyjnym do przygotowywania rur wchodzących do samochodowych układów wydechowych.

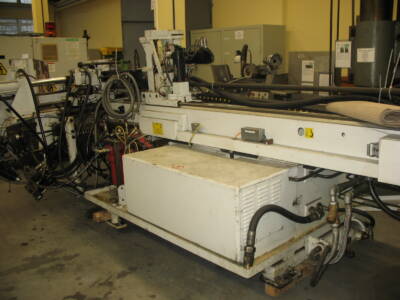

W ramach remontu kapitalnego zostały wykonane następujące prace:
• demontaż części i zespołów maszyny,
• czyszczenie, mycie i malowanie korpusu, wszystkich części i podzespołów mechanicznych,
• remont kapitalny układów mechanicznych i mocowania narzędzi gnących,
• wymiana i modernizacja układu transportu rur podczas operacji gięcia,

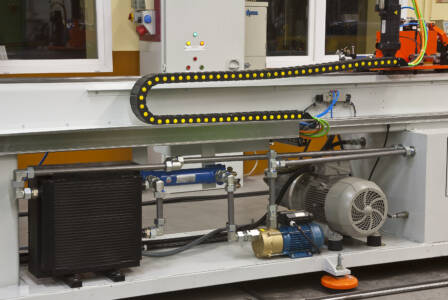

• remont i modernizacja instalacji pneumatycznych, hydraulicznych, chłodzenia i centralnego smarowania,
• montaż nowej instalacji elektrycznej z modernizacją układu sterowania maszyny oraz układu bezpieczeństwa,
• opracowanie instrukcji obsługi maszyny, schematów wszystkich instalacji oraz pełnej dokumentacji CE z deklaracją zgodności WE .

Maszyna została wyposażona w układ bezpieczeństwa spełniający wymagania Dyrektywy maszynowej 2006/42/ WE i Niskonapięciowej LVD 2006/95/WE.

Dane techniczne

Lp. Opis Jm Wartość
1. Wymiary z podajnikiem (dł x szer x wys) mm 5850 x 1350 x 1700
2. Ciężar maszyny kg 2800
3. Napięcie zasilania V 3 x 400V + PE + N
4. Max prąd obciążenia A 125
5. Ciśnienie powietrza zasilającego bar 6
6. Poziom hałasu bar 80
