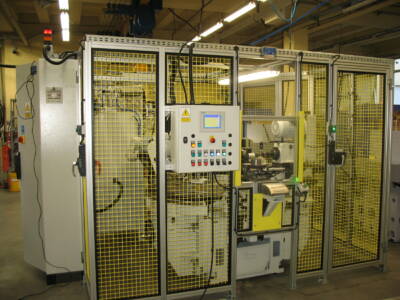

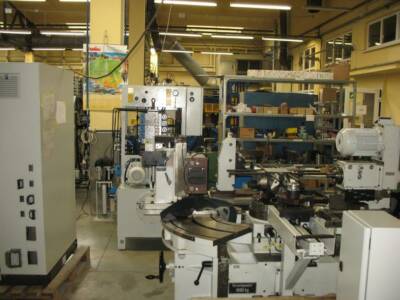

Frezarka wielostanowiskowa FV11

Przeznaczenie i opis konstrukcji

Frezarka wielostanowiskowa typu FV11 jest przykładem maszyny, której remont kapitalny oraz modernizację wykonano w całości w Spółce Apena-Remont Sp. z o.o.

Zakres remontu obejmował:

remont mechanicznych zespołów maszyny
wymianę instalacji hydraulicznej, pneumatycznej i elektrycznej
wymianę układu sterowania
modernizację układów ruchu wrzecion wiertarskich
opracowanie i wykonanie nowego układu bezpieczeństwa spełniającego wymagania 4 klasy bezpieczeństwa oraz performance level „e”
wykonanie nowego wygrodzenia przestrzeni roboczej maszyny

W ramach remontu maszyna została dostosowana do wykonywania w jednym cyklu produkcyjnym czterech operacji wiercenia tłoków z dokładnością do 0,05 mm. Aby umożliwić maksymalną obniżkę czasu cyklu oraz zapewnić pełna kontrolę wykonania otworów maszyna została wyposażona w nowy indeksujący stół obrotowy oraz czujniki obecności wierteł. Nowe komponenty instalacji hydraulicznej umożliwiają ciągły monitoring parametrów pracy układu, a nowe sterowanie,  wykonane na bazie sterownika S7 umożliwia niezawodną i bezawaryjną pracę całej maszyny.

Dane techniczne

Lp. Opis Jm Wartość
1. Wymiary z podajnikiem (dł x szer x wys) mm 2900 x 3500 x 2450
2. Ciężar maszyny z wygrodzeniem kg 6000
3. Napięcie zasilania V 3 x 400V + PE + N
4. Max prąd obciążenia A 50
5. Ciśnienie powietrza zasilającego bar 6
6. Poziom hałasu dB 78
7. Czas cyklu s 7,5 - 12
8. Zakres średnic obrabianych tłoków mm 30-54

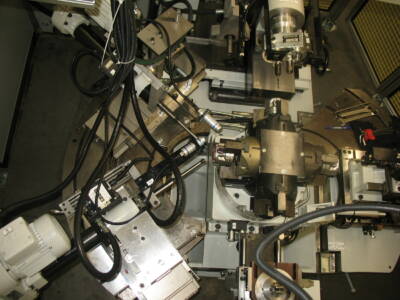

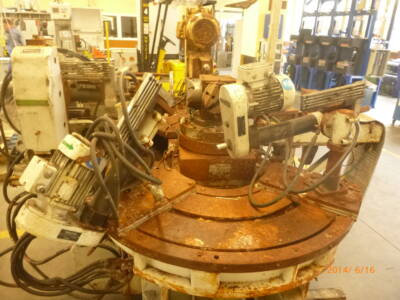

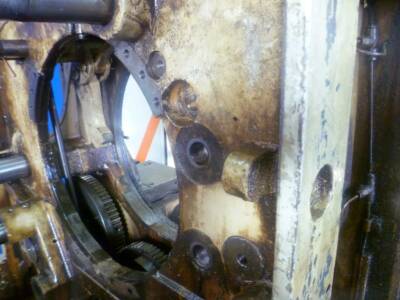

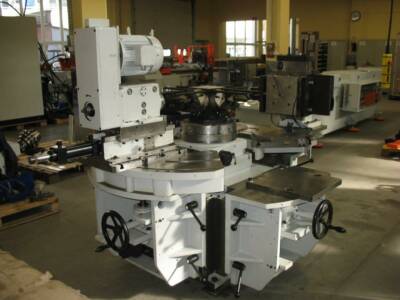

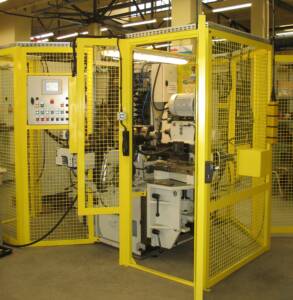

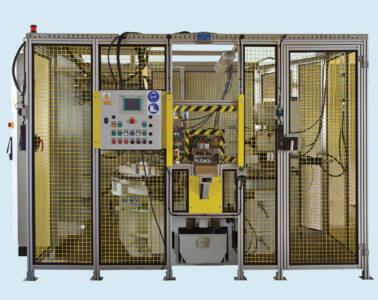

Galeria
