Przeznaczenie i opis konstrukcji

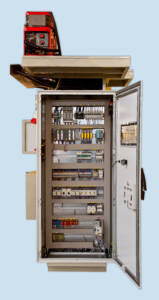

Automat Spawalniczy Jednostanowiskowy ASJ jest maszyną przeznaczoną do seryjnej i wielkoseryjnej produkcji małogabarytowych elementów spawanych w różnych gałęziach przemysłu. Dzięki zastosowaniu w niej obrotowego stołu oraz specjalnego systemu  sterowania umożliwia kołowe układanie ciągłych lub przerywanych spoin spawalniczych w pełnym zakresie 360°. ASJ został także wyposażony w regulowany w trzech osiach układ mocowania palników oraz narzędzie pozycjonujące do jednoznacznego ustawienia spawanego detalu. Ruchome drzwi przednie zabezpieczone kurtyną świetlną oraz regulowana serwomotorem prędkość obrotowa stołu zapewniają  maksymalne skrócenie czasu technologicznego operacji spawalniczych przy zachowaniu wymaganych parametrów technicznych i jakościowych. Układ sterowania ASJ, wykonany na bazie sterownika Siemens S7 z panelem operacyjnym umożliwia szybkie przezbrojenie i wybór nowej referencji spawanego detalu.

Maszyna została także wyposażona w układ bezpieczeństwa spełniający aktualne wymagania Dyrektyw Maszynowej 2006/42/WE i Niskonapięciowej LVD 2014/35/UE.

Parametry ogólne

Lp. Opis Jm Wartość
1. Wymiary  (długość  x szerokość x wysokość) mm 1400 x 2350 x 2770
2. Ciężar kg 1150
3. Napięcie zasilania V 3 x 400V + PE + N
4. Max prąd obciążenia A 80
5. Ciśnienie powietrza zasilającego bar 6÷8
6. Poziom hałasu dB 75

Parametry techniczne

Lp. Opis Jm Wartość
1. Regulowana prędkość obrotu wrzeciona obr/min 0-17
2. Średnica stołu obrotowego mm 300
3. Max. obciążenie stołu kg 180
4. Max. wysokość rury mm 500
5. Max. średnica siedziska sprężyny mm 400
6. Zakres kątowej regulacji palników  [°] 0-180
7. Zakres pionowej regulacji palników mm 0-600
8. Czas cyklu s 17
9. Czas przezbrojenia min ≥7
10. Napęd stołu obrotowego- servomotor Lenze MCS06C41 kW 0,25
11. Standardowe wyposażenie spawalnicze (zgodnie ze specyfikacją klienta)

źródła prądu wraz z panelami sterującymi

podajnik drutu

interface do komunikacji

uchwyty palników


12. Metoda spawania GMA
13. Możliwość jednoczesnego kładzenia jednego lub wielokrotnych spawów TAK

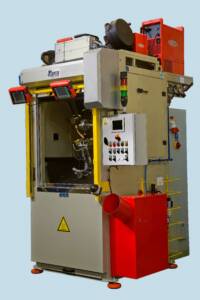

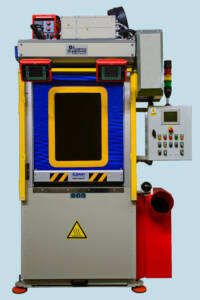

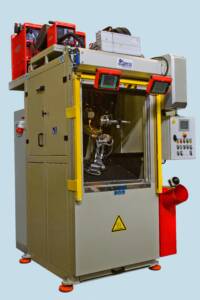

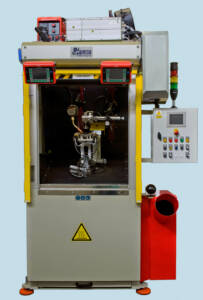

Galeria
