Zastosowanie

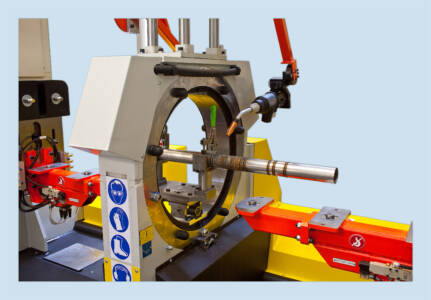

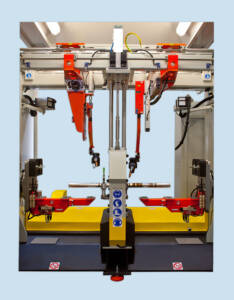

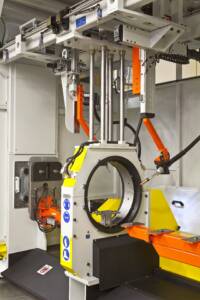

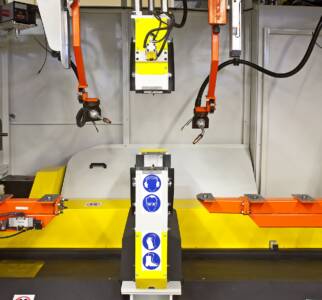

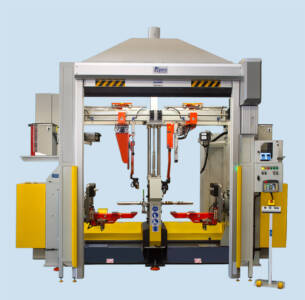

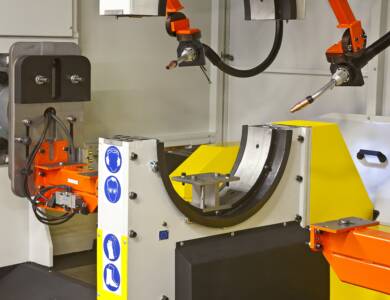

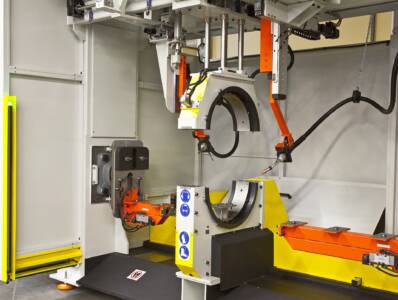

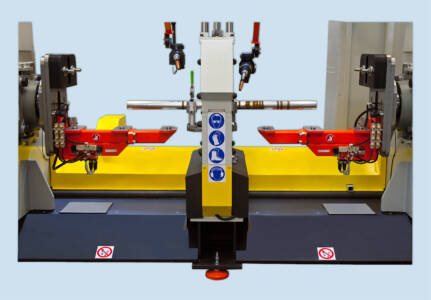

Obrotowa, pozioma spawarka typu COA jest maszyną zaprojektowaną i produkowaną przez Spółkę Apena-Remont z przeznaczeniem do szybkiego spawania elementów stalowych w warunkach produkcyjnych. Spawarka umożliwia wykonanie kołowej spoiny podczas obrotu ramion i środkowego, otwieranego bębna maszyny, na których można zamocować elementy do łączenia np. układy wydechowe samochodów czy korpusy katalizatorów. Konstrukcja maszyny wykonana
ze stalowych profili konstrukcyjnych zapewnia trwałą i stabilną pracę, a zastosowane napędy elektroniczne umożliwiają precyzyjne i powtarzalne ustawienie spawanych elementów i wykonywanych spoin. Maszyna może współpracować z dwoma źródłami spawalniczymi, wyposażonymi w różnego rodzaju palniki oraz elektroniczne sterowniki do ustawiania parametrów spawania.

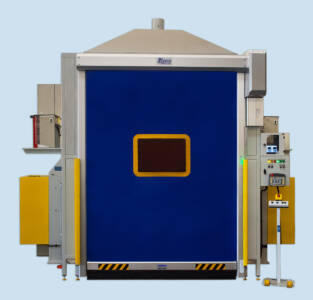

W zależności od potrzeb oraz kształtu spawanych elementów maszyna w wersji CNC może być wyposażona w napędy umożliwiające spawanie i układanie spoin na kształtach niekołowych, a ramiona maszyny mogą być wyposażone w dodatkową automatykę umożliwiającą śledzenie obecności detali w oprzyrządowaniu czy automatyczne ich odblokowywanie po zakończeniu spawania. Maszyna posiada ruchome i stałe osłony spawalnicze, a przestrzeń roboczą została dodatkowo
zabezpieczona kurtynami bezpieczeństwa.

Parametry Ogólne

Lp. Opis Jm Wartość
1. Wymiary (dł x szer x wys) mm 5150 x 2770 x 3700
2. Ciężar kg 6500
3. Napięcie zasilania V 3 x 400 + PE + N
4. Max prąd obciążenia A 80
5. Ciśnienie powietrza zasilającego bar 6
6. Poziom hałasu dB 80

Parametry Techniczne

Lp. Opis Jm Wartość
1. Długość lewego i prawego ramienia do osi mm

1000 x 1000

1000 x 1500

1500 x 1500

2000 x 2000

2. Wysokość do osi obrotu mm 950
3. Średnica przestrzeni obrotu rury mm 1350
4. Wewn. średnica bębna mm 530
5. Promień skrętu prawego pantografu mm 500
6. Odległość między osią obrotu, a górną częścią ramion nośnych - mierzona w 3 pozycjach mm 220, 150, 80
7. Dokładność osi obrotowej (koncentryczność) mm +/- 0,20 bez wyposażenia
8. Odległość miedzy kołkami pozycjonującymi mm 300 +/- 0,25
9. Prędkość obrotowa obr/min 5-25
10. Dopuszczalne obciążenie na ramie ruchome przez element spawany  kg  120
11. Czas cyklu dla rury o średnicy 50 mm  s  17 -18
12. Standardowe wyposażenie spawalnicze (na życzenie Klienta)

Fronius

SKS


13. Metoda spawania

GMA

MICRO PULS

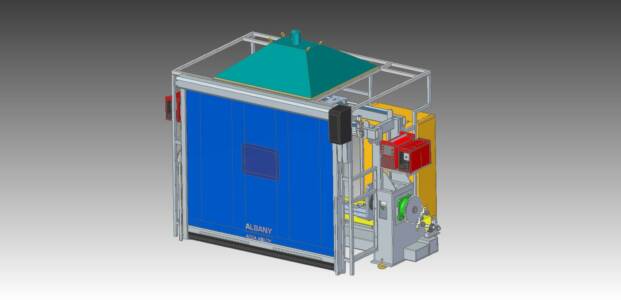

14. Osłona przednia ruchoma ALBANY
