Wielowrzecionowy automat tokarski NB61

Wielowrzecionowy automat tokarski NB61

Zastosowanie

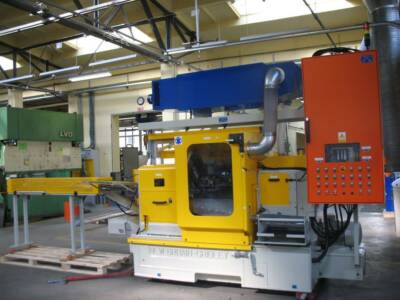

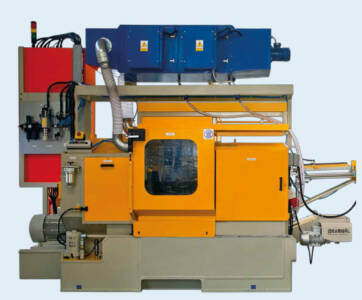

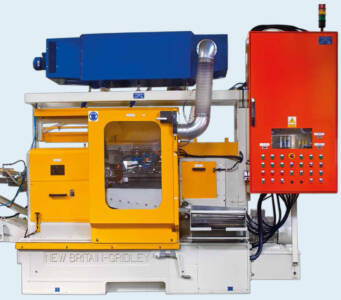

Wielowrzecionowy automat tokarski NB 61 służy do szybkiego i wydajnego wykonywania operacji tokarskich z prętów stalowych w produkcji wielkoseryjnej. Posiada stabilną konstrukcję opartą o odlewany korpus. Maszyna wyposażona jest w imaki narzędziowe z narzędziami do toczenia, planowania, wiercenia, gwintowania i fazowania. Dodatkowe wyposażenie stanowi podajnik pneumatyczny prętów, odbiornik wiórów i filtr mgły olejowej.

Zakres remontu

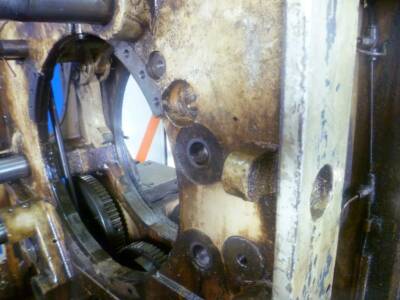

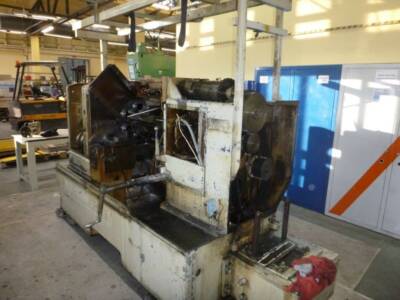

  • demontaż elementów, mycie, czyszczenie i malowanie korpusu oraz zespołów maszyny
  • wymiana łożysk, panewek, uszczelnień, krzywek oraz kół zębatych układu napędowego

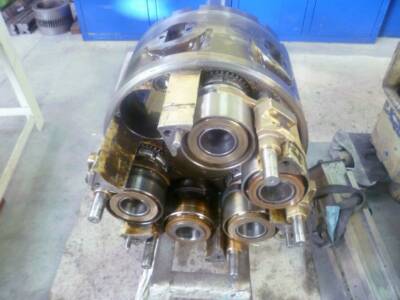

  • wymiana wrzecion, tulei zaciskowych i prowadzących oraz łożysk przednich i tylnych wrzecion
  • wymiana wszystkich części układu zamykania tulei oraz krzywek
  • montaż nowych osłon przestrzeni roboczych
  • montaż nowego podajnika krótkich prętów z siłownikiem pneumatycznym
  • montaż nowego systemu wyładunku prętów montaż pochłaniacza dymu i mgły olejowej
  • montaż nowych instalacji elektrycznej, pneumatycznej i hydraulicznej
  • montaż nowego układu sterowania na bazie sterownika Siemens S7
  • montaż komponentów nowego układu bezpieczeństwa z performance level ,,e”
  • opracowanie instrukcji obsługi maszyny, schematów wszystkich instalacji oraz pełnej dokumentacji CE z deklaracją zgodności WE

Parametry ogólne

Lp. Opis Jm Wartość
1. Wymiary  (długość  x szerokość x wysokość) mm 5900 x 1600 x 2800
2. Ciężar kg 7500
3. Napięcie zasilania V 3 x 400V + N + PE
4. Max. prąd obciążenia A 50
5. Ciśnienie powietrza zasilającego bar 6
6. Poziom hałasu dB 85÷90

Parametry techniczne



Lp. Opis Jm Wartość
1. Długość pręta mm 150-500
2. Średnica pręta mm 20-25
3. Czas przezbrojenia min 2
4. Czas cyklu s 12-25
