Automat Spawalniczy Dwustanowiskowy

Automat Spawalniczy Dwustanowiskowy

Zastosowanie

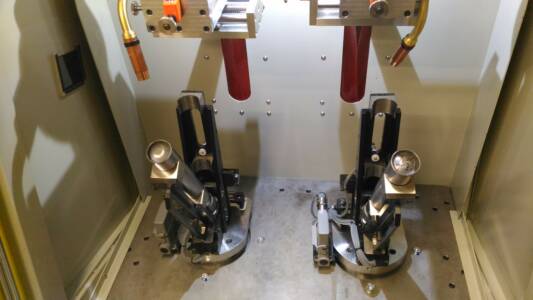

Automat Spawalniczy Dwustanowiskowy ASD jest automatem do seryjnego, precyzyjnego spawania denka do rury amortyzatora. Narzędzie mocujące rurę jest przystosowane do rury o średnicy Æ50-0,08 i w zakresie długości 345-380 mm.  W zależności od wersji rury z lub bez wspornika (foot bracket) umożliwia ochronę strefy roboczej. Operacja spawania realizowana jest metodą GMAW.

Parametry ogólne

Lp. Opis Jm Wartość
1. Wymiary (dł x szer x wys) mm 1750 x 2900x 2400
2. Ciężar kg 1250
3. Napięcie zasilania V 3 x 400 + PE + N
4. Max prąd obciążenia A 80
5. Ciśnienie powietrza zasilającego bar 6÷8
6. Poziom hałasu dB 75

Parametry techniczne

Lp. Opis Jm Wartość
1. Zakres regulacji prędkości obrotowej wrzecion obr/min 0-17
2. Max. wymiary narzędzia spawalniczego [AxBxH] mm 250x350x430
3. Max obciążenie stołu kg 180
4. Max. wysokość rury mm 500
5. Zakres kątowej regulacji palników [°] 0-180
6. Zakres pionowej regulacji palników mm 0-600
7. Czas cyklu s 12
8. Czas przezbrojenia min ≥7
9. Servomotor stołu obrotowe

Lenze MSC 12D41-SRM1

kW 0,25

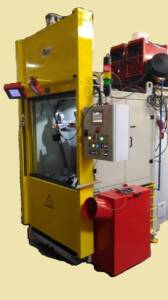

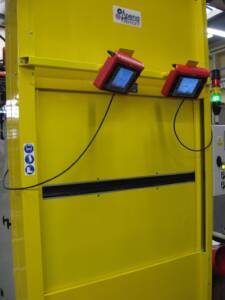

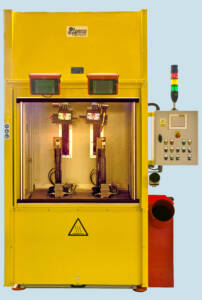

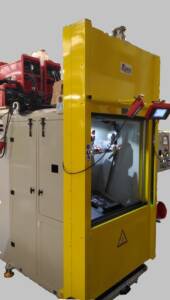

Galeria
