Układ transportowy do maszyny Big Bag

Układ transportowy do maszyny Big Bag

Zakres zlecenia

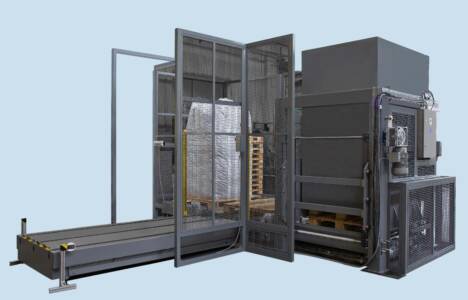

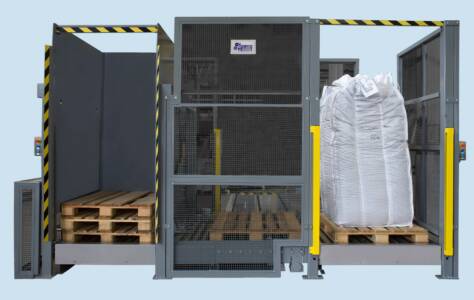

Wykonana na potrzeby klienta linia transportowa została połączona z maszyną do zasypywania worków BigBag karmą dla zwierząt. Celem zlecenia było przyśpieszenie cyklu pracy oraz zwiększenie poziomu bezpieczeństwa poprzez wyeliminowanie pracy wózka widłowego wokół maszyny. W tym celu przygotowana linia została wyposażona w magazyn pozwalający na przechowywanie ok. 15 szt. palet,
a także magazyn odbiorczy, gdzie paleta z pełnym workiem karmy oczekiwała na odebranie w bezpiecznej strefie, umożliwiając rozpoczęcie kolejnego cyklu pracy maszyny.

Linia do transportu palet może zostać wykonana w różnych wersjach długości i ustawienia dla różnych wymiarów i ciężarów produkowanych wyrobów. Może znaleźć podobne zastosowanie w większości zakładów produkcyjnych, gdzie pakowany produkt zostaje umieszczony na palecie. W pełni automatyczna linia transportowa umożliwia odjazd pełnej palety na pole odkładcze oraz podanie nowej palety z magazynu, nie powodując opóźnień w produkcyjnym cyklu maszyn.

Parametry ogólne

Lp. Opis Jm Wartość
1. Wymiary (szer. x wys. x głęb.) mm 3000x3200x4000
2. Ciężar (bez osprzętu) kg 1900
3. Napięcie zasilania V 3 x 400 + PE
4. Max prąd obciążenia A 16
5. Ciśnienie powietrza zasilającego bar 6
6. Poziom hałasu dB <75

Parametry techniczne

Lp. Opis Jm Wartość
1. Pojemność magazynu palet szt 15
2. Pojemność magazynu odbiorczego kg 1 (zależnie od dostępnego miejsca)
3. Czas cyklu min 2
4. Zakres temperatury pracy °C 5-40
5. Wymiary palety mm 1000 x 1200
6. Maks. masa opakowania kg  1000
7. Maks. wysokość palety z workiem mm  2200
8. Rodzaj opakowania  Worek Big Bag
